Turmdrehkran-Steuerungsarchitektur für höhere Baustellenproduktivität

Moderne Bau-, Energie- und Infrastrukturprojekte erfordern einen Materialumschlag unter hohen Einsatzzyklen bei gleichzeitig engen Terminplänen auf den Baustellen. Dies stellt erhebliche Anforderungen an die Zuverlässigkeit der Hebezeuge und die Montagegeschwindigkeit der Krane. In aufstrebenden Industriemärkten führen komplexe Kabelbäume, die Antriebe, Endschalter und Sicherheitssensoren miteinander verbinden, häufig zu Verzögerungen bei der Montage, erhöhen die Anfälligkeit für Signalstörungen und verlängern die Fehlersuche bei ungeplanten Stillstandzeiten. Um diese betrieblichen Anforderungen zu erfüllen, ist der Übergang der Kransteuerungsarchitekturen von einer fest verdrahteten Punkt-zu-Punkt-Verkabelung hin zu modularen, industriellen digitalen Feldbus-Kommunikationsnetzwerken erforderlich.

Industrielle Feldbusarchitektur und Signalrouting
Das Potain Ergo Control System (ECS) ersetzt herkömmliche mehradrige Signalkabelbäume bei Turmdrehkranen der nächsten Generation durch eine CAN-Bus-Architektur (Controller Area Network). Anstatt einzelne Kupfer-Adernpaare zwischen der Krankabine und jedem einzelnen Endschalter, Antrieb und Sensor zu verlegen, konsolidiert die Plattform die Signalübertragung auf einem zweiadrigen, digitalen seriellen Bus.

Diese Topologie verbindet eine zentrale Steuerung direkt mit den primären Bewegungsantrieben des Krans – darunter Dreh-, Hub-, Wipp- und Katzfahrwerke – sowie mit Endschaltern, Drehgebern und Lastmesszellen. Durch die Verringerung der Gesamtmasse des Kabelbaums und den Anschluss an dezentralen Steuermodulen reduziert die Architektur die Montagezeiten beim Aufbau des Krans, verringert elektrische Fehlerquellen unter anspruchsvollen Umgebungsbedingungen und ermöglicht eine modulare Erweiterung bei der Integration sekundärer Sensoren oder Funktionsmodule.

Betriebstelemetrie und Mensch-Maschine-Schnittstelle (HMI)

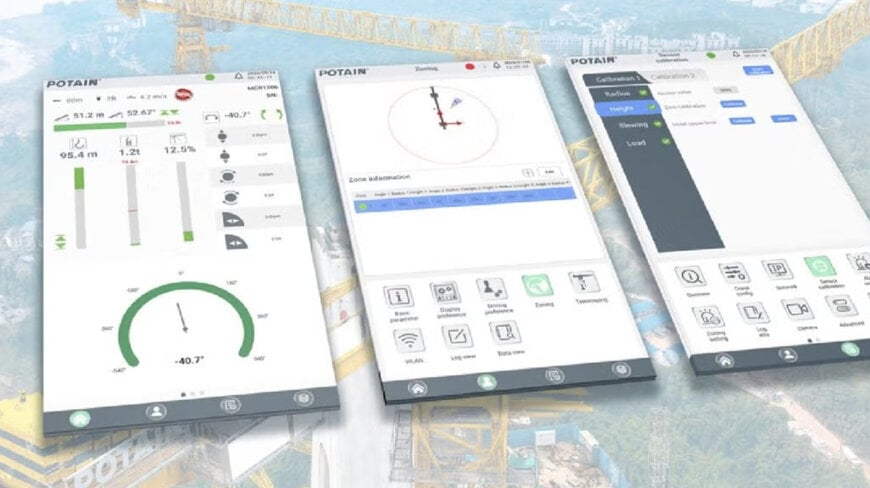

Bedienpräzision und Umschlageffizienz hängen stark von den Echtzeit-Rückmeldungen ab, die dem Kranführer zur Verfügung stehen. Das Potain ECS verfügt über eine in die Kabine integrierte Mensch-Maschine-Schnittstelle (HMI), die auf einem 13,3-Zoll-Touchscreen-Display mit einer nativen Auflösung von 1920 x 1080 Pixeln basiert.

Über acht konfigurierbare Navigationsmasken liefert die HMI kontinuierliche Telemetriedaten zu dynamischen Hubparametern, einschließlich Ausladung, Lastgewicht, Drehwinkel und Umgebungswindgeschwindigkeit. Kranführer können die Reaktionsprofile der Antriebe direkt über die Benutzeroberfläche anpassen und Beschleunigungskurven sowie Geschwindigkeitsparameter wahlweise auf schnelle Arbeitsspiele oder Feinpositionierungsaufgaben bei heiklen Montagearbeiten abstimmen. Die Schnittstelle unterstützt zudem aktive Baustellenzonierungsfunktionen, um ein Eindringen in Sperrbereiche zu verhindern.

Wartungsdiagnose und Flottenintegration
Die Systemverfügbarkeit in anspruchsvollen Industrieumgebungen basiert auf einer gezielten Fehlererkennung und historischen Betriebsprotokollen. Über Standard-Betriebsanzeigen hinaus verfügt die Plattform über integrierte Servicediagnosen, die elektrische und mechanische Unregelmäßigkeiten im Betrieb erkennen und Technikern schrittweise Anleitungen zur Fehlerbehebung direkt auf dem Display anzeigen.

Das Bordsystem protokolliert kontinuierlich Betriebsparameter, Lastspiele und Lastkollektive und erzeugt so einen verifizierten Datensatz für Wartungspersonal und Flottenbetreiber. Spezielle Zugriffsmodi für Servicetechniker ermöglichen die direkte Kalibrierung von Drehgebern und Endschaltern über die Software. Dadurch entfallen manuelle Potentiometer-Einstellungen, und die Inbetriebnahmezeiten vor Ort verkürzen sich.

Produktionsanlauf und Geräteintegration
Manitowoc führt das Potain ECS als standardmäßige Steuerungs- und Überwachungsplattform für Turmdrehkrane der nächsten Generation ein, die in den regionalen Produktionsstätten in Zhangjiagang (China) und Pune (Indien) hergestellt werden.

Laut Leong Kwong-Joon, regionaler Produktmanager für Turmdrehkrane in Asien, vereint die Plattform Bedienelemente, Servicediagnoseroutinen und Flottentelemetrie in einer einzigen Architektur, die auf die wachsenden Energie- und Infrastruktursektoren zugeschnitten ist. Das erste kommerzielle Turmdrehkranmodell, das mit der seriellen Bus-ECS-Plattform ausgestattet ist, soll innerhalb des aktuellen Produktionszyklus ausgeliefert werden.

Zusätzlicher Kontext
Dieser Abschnitt beschreibt detaillierte technische Spezifikationen und Wettbewerbsvergleiche, die nicht in der ursprünglichen Produktankündigung enthalten waren.

Digitale serielle Kommunikationsarchitekturen haben sich bei Premium-Hebezeugen weltweit als Standard etabliert. Sie unterliegen im Wesentlichen internationalen Normen wie der ISO 11898 für die CAN-Kommunikation in Straßenfahrzeugen und mobilen Arbeitsmaschinen sowie der EN 14439 für die Kransicherheit. In der Vergangenheit setzten Hersteller in kostenorientierten Schwellenmärkten überwiegend auf konventionelle Relaissteuerungen oder fest verdrahtete analoge 4–20-mA- sowie diskrete digitale Verbindungen, um Frequenzumrichter (FU) zu steuern und Sensorsignale zu erfassen.

In Premium-Anwendungen nutzen vergleichbare Plattformen – wie die Litronic-Steuerung von Liebherr mit Tower Crane OS oder die Wolff-Boost-/elektronischen Steuerungsarchitekturen von Wolffkran – zentralisierte Feldbus-Backbones (CANopen oder Industrial-Ethernet-Varianten) in Verbindung mit hochauflösenden grafischen Benutzeroberflächen. Diese Architekturen bieten eine ähnliche Diagnoseschärfe, Lastkurvenanpassung und Zonierungsfunktionen wie das Potain ECS.

Die Einführung kapazitiver 1080p-Touch-HMIs und zweiadriger CAN-Bus-Strukturen an den Fertigungsstandorten in China und Indien signalisiert einen strukturellen Wandel: Regionale Hersteller harmonisieren ihre Kernsteuerungsarchitekturen zwischen Entwicklungs- und reifen Märkten, um standardisierte Telematik, automatisierte Zonen für Kollisionsschutzsysteme und vorausschauende Wartungsabläufe für Flotten flächendeckend zu unterstützen.
