Melexis MLX90427 revolutioniert industrielle HMIs mit kostengünstiger magnetischer Sensorik

Der Hall-Effekt-Sensor MLX90427 von Melexis bietet 14-Bit-Präzision und Streufeldimmunität für industrielle HMIs und ersetzt Potentiometer durch eine robuste, kostengünstige und kontaktlose Lösung.

  www.melexis.com

Melexis erweitert den Einsatz des MLX90427, eines eingebetteten Positionssensors mit SPI-Kommunikation, auf Joystick- und Mensch-Maschine-Schnittstellen (HMI)-Anwendungen in Industrie, Bauwesen, Landwirtschaft und Medizin. Sein kostengünstiges Design und der integrierte DSP bieten entscheidende Vorteile, während die integrierte Streufeldimmunität (SFI) für eine robuste und sichere Leistung sorgt. Diese Vielseitigkeit macht den MLX90427 ideal für Joysticks, Lenkräder, Daumenräder und mehr.

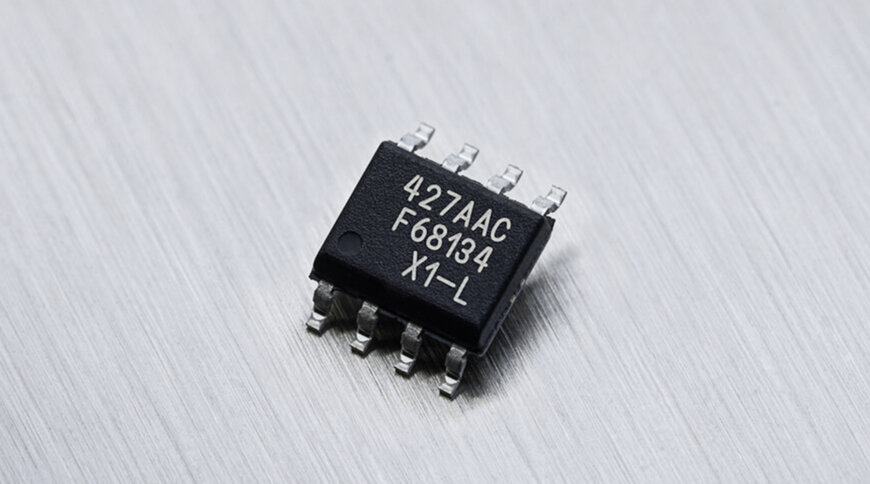

Der MLX90427 ist ein fortschrittlicher Hall-Effekt-IC für die magnetische Positionssensorik und bietet im Vergleich zur vorherigen Generation eingebetteter Positionssensoren von Melexis eine verbesserte Leistung und geringere Kosten. Der MLX90427 nutzt die umfassende Erfahrung von Melexis in der Magnetsensortechnologie und wurde für eingebettete Positionssensoranwendungen entwickelt. Er zeichnet sich durch Hochgeschwindigkeitskommunikation und eine 14-Bit-Ausgangsauflösung aus.

Robuste industrielle HMI-Lösungen
Für industrielle Anwendungen bietet der MLX90427 dank seiner integrierten SFI-Funktion zusätzliche Sicherheit und Zuverlässigkeit und gewährleistet einen stabilen Betrieb auch in Umgebungen mit starken magnetischen Störungen. Dies macht ihn besonders vorteilhaft für Industrie-Joysticks, Lenksysteme und Rändelräder in Schwermaschinen, medizinischen Geräten und Automatisierungssystemen, bei denen Sicherheit von entscheidender Bedeutung ist. Im Gegensatz zu mechanischen Potentiometern verhindert das kontaktlose Design zudem Verschleiß und Drift, was die Lebensdauer erhöht und die Wartungskosten senkt.

Hochleistungsanwendungen
Der MLX90427 eignet sich ideal für Steuerungen, die schnelle Reaktionszeiten, hohe Präzision und Langlebigkeit erfordern und übertrifft alternative magnetometer- oder potentiometerbasierte Lösungen. Das eingebettete dreiachsige Sensorelement erfasst die magnetische Flussdichte in drei Richtungen (Bx, By und Bz) und liefert präzise berechnete Winkelausgänge von Controller-Joysticks ohne komplexe externe Verarbeitung. Der MLX90427 bietet eine kostengünstigere Alternative zu bisherigen eingebetteten Positionssensoren von Melexis und ist die ideale Lösung für Joystick-Steuerungen und andere HMI-Peripheriegeräte, bei denen präzise und reaktionsschnelle Eingaben entscheidend sind.




Multifunktionaler Betrieb
Mit seinen verschiedenen Betriebsmodi eignet sich der MLX90427-Sensor für ein breites Anwendungsspektrum, von der Steuerung schwerer Maschinen bis hin zu Verbraucheranwendungen. Der erste von zwei Joystick-kompatiblen Betriebsmodi ist ideal für HMIs und Steuerungen und ermöglicht direkte, hochpräzise Alpha- und Beta-Winkelmessungen mit einem einzigen MLX90427-IC, der unter einem Joystick montiert ist.

Alternativ wird in Umgebungen mit magnetischen Störungen eine Dual-Sensor-Konfiguration (ein Sensor pro Achse) im Rotationsmodus mit SFI empfohlen. Diese Konfiguration bietet eine konsistente und genaue Leistung und ist unerlässlich für anspruchsvolle Industrieanwendungen mit hohen Zuverlässigkeitsanforderungen. Der Magnetometermodus des MLX90427 erweitert seine Vielseitigkeit und ermöglicht unkomplizierte XYZ-Feldmessungen für Anwendungen wie Jog-Wheels, bei denen Einfachheit und Präzision entscheidend sind.

Bestehende Einschränkungen überwinden
Der MLX90427 bietet Ingenieuren einen einfacheren Zugang zur kontaktlosen Sensortechnologie. Er bietet im Vergleich zu mechanischen Potentiometern eine höhere Zuverlässigkeit durch die Vermeidung von mechanischem Verschleiß und Drift. Gleichzeitig sind die Kosten niedriger als beim magnetischen Vorgänger von Melexis. Für Hersteller von Konsumgütern und Industriegeräten erhöht die inhärente Robustheit der kontaktlosen Sensorik letztendlich die Haltbarkeit und Langlebigkeit der Geräte. Dies hilft Ingenieuren, die Zuverlässigkeit zu verbessern und die Wartungskosten zu senken.

Die Kernsensorfunktionalität des ICs wird durch einen Analog-Digital-Wandler (ADC), einen robusten digitalen Signalprozessor (DSP) für anspruchsvolle Signalverarbeitung und einen Ausgangsstufentreiber für einen schnellen Vollduplex-SPI-Ausgang zur Kommunikation mit einem Master-Mikrocontroller unterstützt. Die robuste funktionale Sicherheit des MLX90427, die präzise Werkskalibrierung, der große Betriebstemperaturbereich (-40 °C bis +160 °C) und die Unterstützung von 5-V- und 3-V-Stromversorgungen gewährleisten eine nahtlose Systemintegration.

Von Melexis
Mit dem MLX90427 stellt Melexis einen Sensor vor, der nicht nur die Funktionalität von Joysticks und HMI-Geräten verbessert, sondern auch Kosten senkt und die Benutzerfreundlichkeit optimiert.

„Der MLX90427 ist ein Paradebeispiel für das Engagement von Melexis, die Zuverlässigkeit der berührungslosen Magnetsensortechnologie in neuen Anwendungen zu erschließen“, so Atanas Dikov, Marketing Manager bei Melexis. „Mit seinen multifunktionalen Fähigkeiten und dem Fokus auf Kosteneffizienz wird dieser Sensor Ingenieuren helfen, die Welt der Joystick- und HMI-Anwendungen zu revolutionieren und ein neues Maß an Präzision, Zuverlässigkeit und Mehrwert zu bieten.“

www.melexis.com
